ETA Poussard Les 9 étapes pour installer le kit Rel'Bine d'Hydrokit sur une bineuse

Didier Poussard (à gauche) et Stéphane Rainard, son salarié, ont mis une journée pour installer les supports et vérins sur les 12 rangs de la bineuse Carré.
Didier Poussard (à gauche) et Stéphane Rainard, son salarié, ont mis une journée pour installer les supports et vérins sur les 12 rangs de la bineuse Carré. (©D.Lehé)

Pour donner plus de fonctionnalités à une bineuse âgée de dix ans et gérer les travaux dans les champs en pointe, Didier Poussard a installé un kit de relevages hydrauliques sur chaque élément de son outil. Cette solution, développée par Hydrokit, s'adapte à plusieurs marques du marché. Voici les différentes étapes de son montage sur une bineuse Carré.

À Villiers-en-Plaine, dans les Deux-Sèvres, Didier Poussard gère son entreprise de prestations de services ainsi qu'une exploitation céréalière de 210 ha. Ces dernières années, avec le développement du bio et des productions labellisées « Haute Valeur Environnementale » (HVE), il a vu augmenter la demande de travaux de binage. L’ETA possède une bineuse Econet de marque Carré, équipée de 12 éléments avec un écart de 60 cm. Ce matériel est également loué par certains clients chez qui l’ETA réalise les semis.

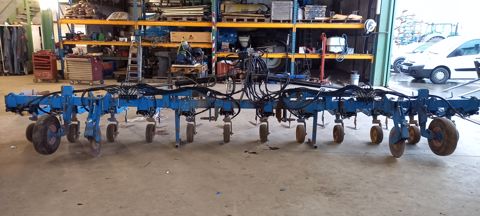

Après le montage des éléments mécaniques, il ne manque plus que les flexibles hydrauliques qui doivent être coupés et sertis à la demande.

Matériels en kit

L’équipement, dénommé « Rel’Bine », est vendu en kit. L’acheteur peut le monter lui-même.

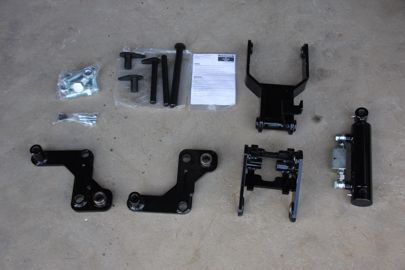

Pour chaque élément, le kit comprend de base un ensemble de quatre supports adaptés au modèle de bineuse, un vérin à double effet, les axes de fixation et la boulonnerie.

Le fabricant a développé plusieurs solutions pour différentes bineuses de marques Carré et Monosem. Si la demande se manifeste, il se dit prêt à étudier des versions pour d’autres marques. Concrètement, le kit est constitué de supports, conçus spécifiquement selon le châssis du matériel, qui s’intercalent entre la poutre principale et l’élément de binage, avec une fixation par axes et boulons sur les points d’ancrage du parallélogramme.

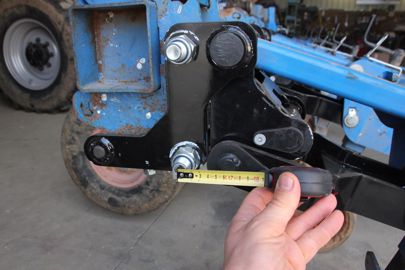

Les supports sont boulonnés dans les trous auparavant utilisés pour fixer le parallélogramme. Le déport vers l’arrière de l’élément bineur est très faible, d'à peine 7 cm.

Un vérin hydraulique à double effet est positionné sous la structure. Didier Poussard a, avec l’aide de son ouvrier, assuré tout le montage en une journée environ. Ils ont aussi fixé deux groupes de distributeurs électrohydrauliques avec six sorties à double effet de chaque côté de la poutre repliable, ainsi qu'un support central à l’arrière de la machine. Ce dernier, réalisé par l’ETA à partir de tubes et de tôles soudées, accueille un diviseur de débit, un by-pass hydraulique et un filtre à haute pression.

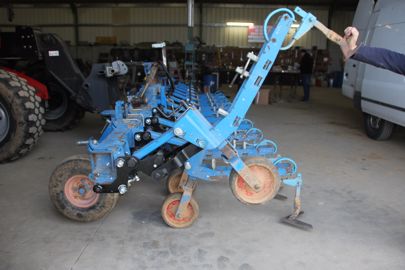

Chaque élément peut désormais se relever individuellement avec un dégagement d’environ 50 cm sous la roue de jauge.



À lire aussi : Premiers hectares désherbés pour la bineuse équipée du relevage Hydrokit

Une 2e journée de montage pour l’hydraulique

L’étape suivante nécessitait d’installer les flexibles hydrauliques. Cette opération a été réalisée, sur site, par deux techniciens d’Hydrokit équipés d’une sertisseuse. Chaque pièce a été coupée sur place à la bonne longueur avant d’être sertie et connectée. L’installateur doit veiller à les fixer pour qu’elles ne soient pas étirées ou pincées au moment du pliage ou du dépliage.

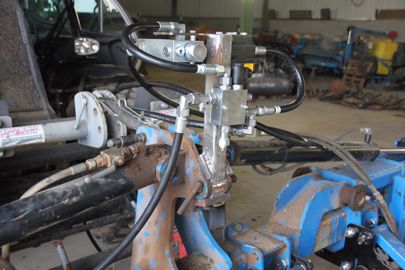

Au centre de la machine, l’ETA a aussi fabriqué un support en tube d’acier pour installer un filtre pression, un diviseur de débit et un by-pass limiteur.

Le matériel est doté d’une régulation pour maintenir une vitesse de montée et de descente constante, qu’il y ait un ou plusieurs éléments en mouvement. L’installation et le réglage de l’hydraulique nécessitent un savoir-faire et des équipements spécifiques. Il était plus simple de confier cette opération à un spécialiste. Le montage a mobilisé deux personnes pendant une journée.

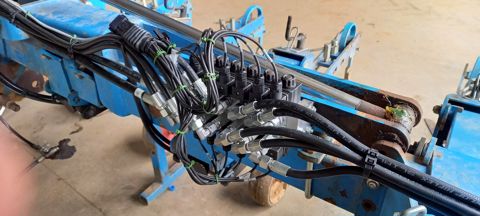

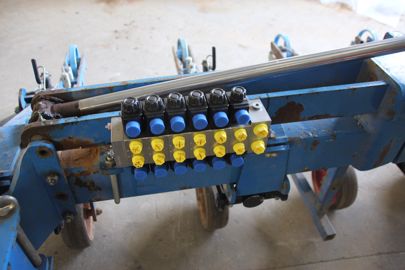

La bineuse repliable compte 12 éléments au total. Sur chaque demi-poutre, Didier Poussard a installé un bloc de distributeurs électrohydrauliques à double effet.

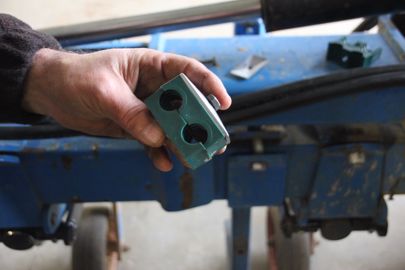

Pour éviter le risque d’accrochage, les flexibles hydrauliques sont coupés sur mesure et fixés au moyen de colliers le long du châssis.

Commande manuelle

Didier Poussard a choisi une version à commande manuelle en cabine. La console permet de relever un à un chaque élément soit par l'appui d'un bouton soit en programmant une séquence automatique avec temporisation. L'entrepreneur n’exclut pas, à terme, d’opter pour la coupure de rang automatique pilotée par GPS.

Chaque bloc électrohydraulique est équipé de régulations pour contrôler les vitesses de montée et de descente des éléments.

Le rendez-vous est pris pour ce printemps lors des premiers essais.

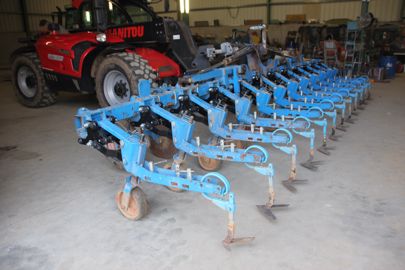

Le montage est terminé. La bineuse est désormais équipée pour travailler plus efficacement dans les parcelles en pointe. Le relevage individuel sera également utile pour débourrer les éléments
